Pro AVでPoE/PoE++が必要になるケースとは？

AV over IPでは、映像・音声をネットワーク経由で伝送するため、スイッチの性能や設定が重要になります。しかし、実際の現場ではそれと同じくらい、AV機器をどこに設置し、どのように電源を確保するかが重要です。

たとえば、ディスプレイ裏にデコーダーを置く、天井付近にカメラを設置する、会議室の壁面にタッチパネルを取り付ける、イベント会場で機器を仮設する、といった場面では、近くに電源コンセントがあるとは限りません。

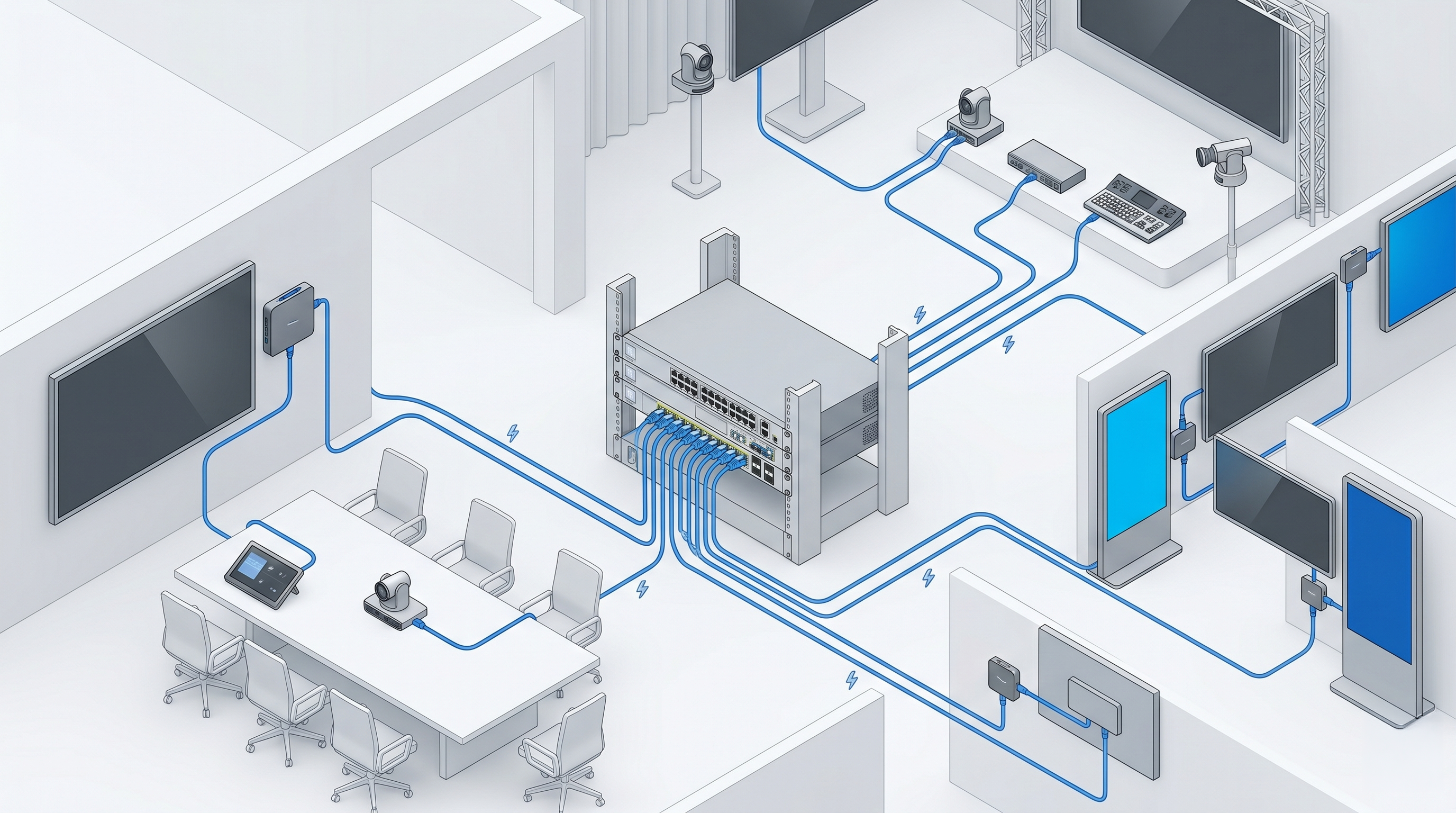

このようなとき、LANケーブルで通信と電源供給をまとめられるPoE/PoE++対応スイッチを使うことで、配線をシンプルにしながらAV機器を配置しやすくなります。

この記事では、Pro AV環境でPoE/PoE++が必要になりやすい場面を、AV機器の設置場所と電源確保の観点から解説します。

Pro AVでは機器をどこに置くかで電源設計が変わる

AV over IP構成では、すべての機器をラック内に集約できるとは限りません。映像の入力元や出力先、利用者が操作する場所に合わせて、AV機器を分散して配置することがあります。

たとえば、ディスプレイ裏にデコーダーを置く、プロジェクター付近に受信機を置く、カメラや入力機器の近くにエンコーダーを置く、会議室の壁面にタッチパネルを設置する、といった構成です。

AV機器は「通信できる場所」だけでなく、設置しやすい場所、操作しやすい場所、映像機器に近い場所に配置されます。そのため、Pro AV向けスイッチを選ぶ際は、ラック外に置く機器へどのように給電するかも考えることが重要です。

ラック内給電だけで足りる場合と、PoEが必要になる場合

AV機器の電源供給には、ラック内に機器をまとめて電源タップやPDUから給電する方法と、ラック外の機器へPoE対応スイッチからLANケーブル経由で給電する方法があります。

PoE/PoE++が必要になりやすいAV機器

Pro AV環境では、すべての機器にPoEが必要になるわけではありません。ただし、設置場所によっては、PoE給電を前提にすると配線や施工を整理しやすくなる機器があります。

AV機器の中には、LANポートを備えていてもPoE給電には対応していないものがあります。PoEに対応していても、必要な電力によってはPoE+やPoE++対応ポートが必要になるため、機器側の仕様確認が大切です。

PoE+やPoE++が必要になるケース

PoEには供給できる電力の違いがあります。細かな規格の説明はここでは深掘りせず、実務上は次のように考えると整理しやすくなります。

カメラ、タッチパネル、エンコーダー／デコーダーなどを複数台接続する場合、1台あたりは大きな電力でなくても、合計するとスイッチ側の給電容量に余裕が必要です。将来的に機器を増やす予定がある場合も、PoE+やPoE++対応ポートを備えたモデルを検討しておくと構成変更しやすくなります。

ケース1：ディスプレイ裏にデコーダーを設置する場合

会議室やサイネージでは、ディスプレイの近くにAV over IPデコーダーを設置することがあります。ディスプレイ裏にACアダプターや電源タップが増えると、見た目や保守性に影響しやすくなります。

PoE対応のデコーダーや小型機器を使えば、スイッチからLANケーブルで通信と電源をまとめられるため、ディスプレイまわりをすっきりさせやすくなります。デコーダーのPoE対応、表示先の台数、配線ルート、交換しやすい設置位置を確認しておきましょう。

ケース2：プロジェクターや天井付近に機器を置く場合

プロジェクター周辺や天井付近にデコーダー、制御機器、カメラなどを設置する場合、電源工事や配線の取り回しが課題になります。高所にACアダプターを置く構成は、保守作業もしづらくなります。

ケース3：会議室のタッチパネルや操作端末を設置する場合

会議室では、映像切替、音量調整、会議開始操作などのために、タッチパネルや制御端末を設置することがあります。これらの機器は、壁面、卓上、操作卓まわりなど、利用者が操作しやすい場所に置かれます。

操作しやすい場所が電源を取りやすい場所とは限らないため、PoE対応機器を使うと配線を整理しやすくなります。複数の会議室へ同じ構成を展開する場合も、部屋ごとの配線設計をそろえやすくなります。

ケース4：入力機器やカメラの近くにエンコーダーを置く場合

AV over IPでは、カメラ、プレゼン用PC、メディアプレーヤー、配信機器などの近くにエンコーダーを置き、映像信号をネットワークへ変換する構成があります。

ラックから離れた場所にエンコーダーを置く場合、電源ケーブルを別途引くよりも、PoEで給電できるほうが設置しやすい場合があります。ただし、すべてのエンコーダーがPoEに対応しているわけではないため、給電方式と必要電力を確認しておきましょう。

ケース5：サイネージを複数箇所に展開する場合

店舗、商業施設、学校、オフィスなどで複数のディスプレイを使う場合、各表示場所の近くにデコーダーや小型端末を置くことがあります。

各表示場所で電源を確保する必要があると、設置工事や配線管理が複雑になりがちです。PoE対応機器を使えば、LANケーブル経由で給電できるため、表示場所ごとの電源確保の負担を減らしやすくなります。

ケース6：イベント会場や仮設環境で使う場合

イベント会場、展示会、ホール、配信現場などでは、機器の設置場所が毎回変わることがあります。このような環境では、電源位置に合わせるのではなく、映像や操作の都合に合わせて機器を配置したい場面が多くあります。

PoEで給電する機器と、別電源で運用する機器を分けて考える

PoEは便利ですが、Pro AV環境のすべての機器をPoEで給電するわけではありません。大型ディスプレイ、プロジェクター、アンプ、大型音響機器などは、基本的にAC電源や専用電源を使います。

この切り分けをしておくと、必要なPoEポート数や給電容量を見積もりやすくなります。

スイッチ選びではPoEポート数より先に機器配置を整理する

PoE対応スイッチを選ぶとき、最初にポート数から考えたくなります。しかし、Pro AV環境では、先に機器配置を整理したほうが失敗を防ぎやすくなります。

この順番で整理すると、単に「ポート数が多いスイッチ」を選ぶのではなく、現場に合ったPoE構成を考えやすくなります。

M4250/M4350のPoE対応モデルを検討する

NETGEARのPro AV向けスイッチでは、AV over IP用途を想定したモデルの中から、PoE対応モデルを選ぶことができます。

中小規模の会議室、サイネージ、配信環境などでは、M4250シリーズのPoE対応モデルが候補になります。より大規模な構成や、高出力PoE、将来的な拡張を見込む場合は、M4350シリーズも含めて検討するとよいでしょう。

PoE対応Pro AVスイッチの確認先

PoE/PoE++対応のPro AV向けスイッチを選ぶ際は、まず用途と機器配置を整理し、必要な条件に合うシリーズやモデルを確認すると選びやすくなります。

よくある質問

まとめ｜Pro AVのPoE/PoE++は設置場所から考える

Pro AV環境では、映像・音声を安定して伝送するためのネットワーク設計に加えて、AV機器をどこに置き、どのように電源を供給するかが重要です。

ディスプレイ裏、天井、壁面、操作卓、サイネージ周辺、イベント会場など、電源を取りにくい場所に機器を設置する場合は、PoE/PoE++対応スイッチを活用することで、配線を減らし、設置や保守をしやすくできます。

すべてのAV機器をPoEで給電する必要はありません。大型ディスプレイやプロジェクター、アンプなどは別電源で運用し、デコーダー、エンコーダー、タッチパネル、カメラ、制御機器など、ラック外に分散する機器を中心にPoE給電を検討すると整理しやすくなります。

M4250シリーズやM4350シリーズのPoE対応モデルを用途に合わせて選ぶことで、設置しやすく、管理しやすいAV over IP環境を構築しやすくなります。
