AV over IPとは？映像配信・会議室・サイネージで使うスイッチ選びの基本

映像配信をネットワーク化するなら、スイッチ選びが重要です

会議室の映像共有、校内放送、デジタルサイネージ、イベント会場の映像配信などでは、映像や音声をネットワーク経由で送るAV over IPという考え方が使われることがあります。

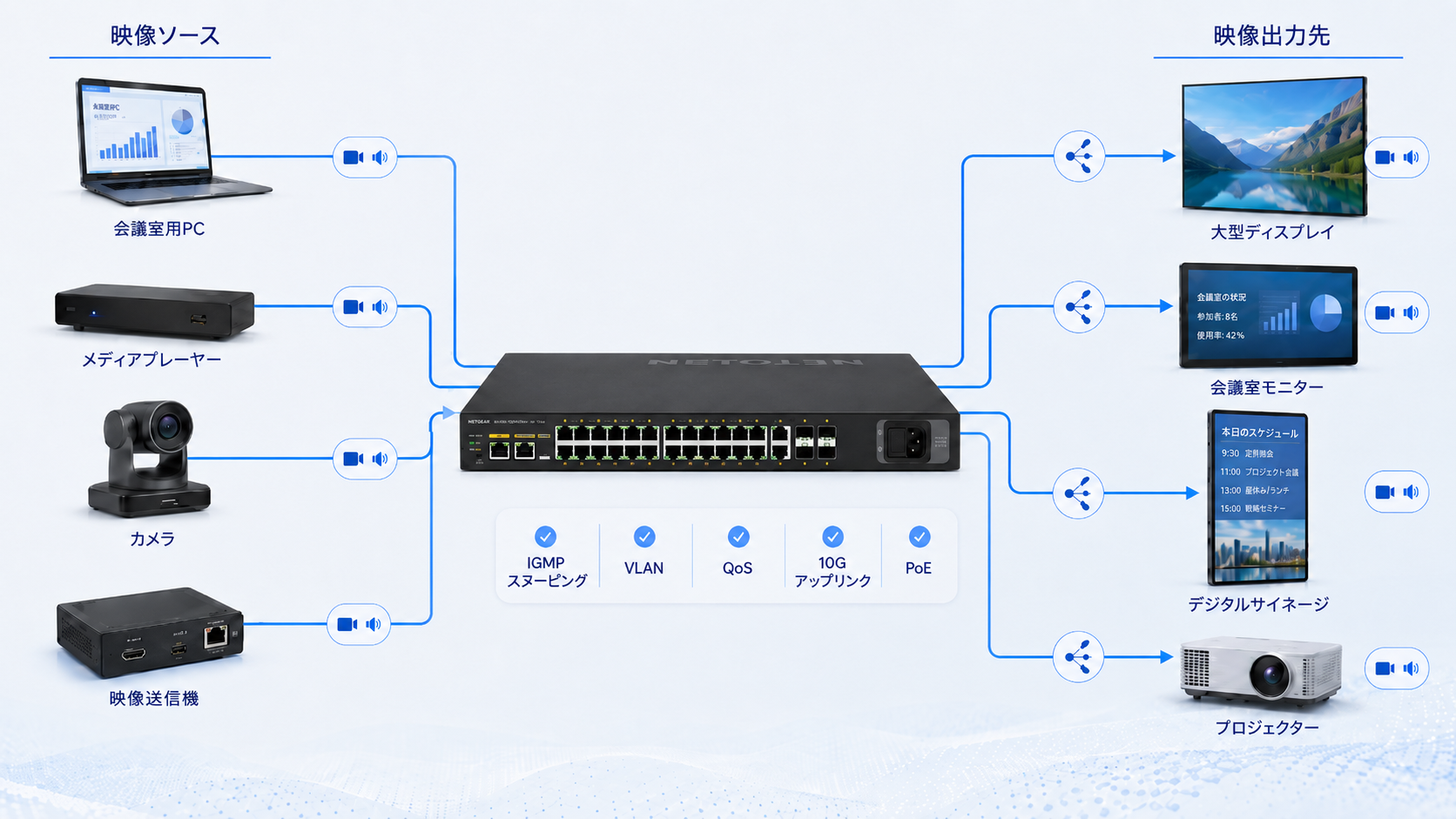

従来のようにHDMIケーブルを1対1で長く引き回すのではなく、映像・音声信号をネットワーク化し、スイッチを介して複数の表示機器や配信先へ届ける構成です。

ただし、AV over IPでは一般的なPCやプリンターの通信よりも、大容量の映像データを安定して流す必要があります。そのため、通常のオフィス用スイッチと同じ感覚で選ぶと、映像の途切れや遅延、機器同士の接続トラブルにつながる場合があります。

この記事では、AV over IPの基本と、映像配信・会議室・サイネージ用途でスイッチを選ぶときに確認したいポイントを解説します。

AV over IPとは？

AV over IPとは、映像や音声などのAV信号を、IPネットワーク上で送受信する仕組みです。

通常のLANと同じように、送信機、受信機、スイッチなどを組み合わせて、映像や音声をネットワーク経由でやり取りします。

たとえば、次のような用途で使われます。

• 会議室の映像共有
• 複数ディスプレイへのサイネージ配信
• 学校や施設内の映像配信
• ホールやイベント会場の映像伝送
• 監視室やオペレーションルームの映像表示
• 映像制作・放送関連のネットワーク構成

ポイントは、映像機器を単純に1本のケーブルでつなぐのではなく、ネットワークの一部として扱うことです。

そのため、AV over IPでは映像機器だけでなく、ネットワークスイッチの性能や設定も重要になります。

従来のHDMI配線との違い

一般的なHDMI接続では、映像を出す機器と表示する機器を、基本的に1対1で接続します。

小さな会議室で、PCとモニターを直接つなぐ程度であれば、HDMIケーブルで十分なケースもあります。

一方で、表示先が複数ある場合や、距離が長い場合、入力元と出力先の組み合わせを柔軟に変えたい場合は、HDMI配線だけでは構成が複雑になります。

HDMI配線が向いているケース

• PCとモニターを直接接続する
• 表示先が1台だけ
• 配線距離が短い
• 構成変更がほとんどない

AV over IPが向いているケース

• 複数のディスプレイへ映像を配信したい
• 入力元と出力先の組み合わせを切り替えたい
• 会議室、教室、施設内などに映像を配信したい
• 配線をLANケーブルや光ファイバーで整理したい
• 将来的に表示先や入力元を増やす可能性がある

AV over IPは、単にHDMIをLANケーブルに置き換えるだけではありません。映像配信をネットワーク化することで、構成変更や拡張に対応しやすくなる点が大きな特徴です。

AV over IPでスイッチが重要になる理由

AV over IPでは、映像・音声データがスイッチを通って流れます。

そのため、スイッチの性能や機能が不足していると、次のような問題が起こる可能性があります。

• 映像が途切れる
• 音声が乱れる
• 表示までに遅延が出る
• 一部の受信機に映像が届かない
• ネットワーク全体が不安定になる
• 他の業務通信に影響が出る

特に、複数の受信機へ同じ映像を配信する場合、マルチキャスト通信が関係することがあります。

このとき、スイッチ側で適切に制御できないと、必要のないポートにも大量の映像データが流れてしまい、ネットワークが混雑する原因になります。

つまりAV over IPでは、ポート数や速度だけでなく、映像配信に適した制御機能を備えたスイッチかどうかが重要です。

映像配信用スイッチで確認したいポイント

AV over IP向けにスイッチを選ぶときは、次のようなポイントを確認します。

1. ポート速度

AV over IPでは、映像の解像度、圧縮方式、同時配信数によって必要な帯域が変わります。

フルHD中心の構成であれば1Gポートで足りる場合もありますが、4K映像や複数ストリームを扱う場合は、10Gアップリンクや10Gポートが必要になることがあります。

確認したいポイントは次の通りです。

• 送信機・受信機側のポート速度
• 同時に流れる映像ストリーム数
• 上位スイッチとの接続速度
• 1Gで足りるのか、10Gが必要か
• 銅線LANか、SFP+ / 光ファイバーを使うのか

2. IGMP Snooping

AV over IPでは、マルチキャスト通信を使って映像を複数の受信機へ配信する構成があります。

このとき重要になるのが、IGMP Snoopingです。

IGMP Snoopingに対応したスイッチでは、どのポートがどの映像ストリームを必要としているかを把握し、必要なポートだけに通信を流しやすくなります。

これにより、不要な映像データがネットワーク全体に広がるのを抑えられます。

AV over IPでは、スイッチが単なる分配器ではなく、映像通信を適切に制御する役割を持ちます。

3. VLANによるネットワーク分離

映像配信の通信量が多い場合、通常の業務LANと同じネットワークに混在させると、他の通信に影響することがあります。

そのため、映像用ネットワークをVLANで分ける構成が使われることがあります。

4. QoSによる通信の優先制御

映像や音声は、遅延や途切れが目立ちやすい通信です。

QoSを使うことで、重要な通信を優先しやすくなります。

ただし、AV over IPでは、単にQoSを有効にすれば必ず安定するというものではありません。映像機器の仕様、ネットワーク構成、スイッチ側の設定を合わせて確認することが大切です。

また、QoSは通信の優先制御に役立つ機能ですが、帯域不足そのものを解消する機能ではありません。必要な帯域が足りない場合は、ポート速度やアップリンク速度もあわせて見直しましょう。

5. PoE給電の有無

AV over IP機器の中には、PoEで給電できるものもあります。

PoE対応の送信機・受信機を使う場合、電源アダプターを減らし、配線をすっきりさせやすくなります。

ただし、PoEを使う場合は、通常のPoEスイッチ選びと同じく、次の点を確認する必要があります。

• 1ポートあたりの給電能力
• スイッチ全体の給電容量
• 接続台数
• PoE+ / PoE++ の対応
• 将来増設の余裕

AV機器をPoEでまとめたい場合は、PoE対応のProAV向けスイッチを候補に入れると、配線と電源まわりを整理しやすくなります。

用途別｜AV over IPに向いている構成

小規模会議室

小規模な会議室では、映像ソースが少なく、表示先も限られていることが多いです。

この場合は、まず次の点を確認します。

• 表示先は何台か
• 映像はフルHD中心か、4Kも扱うか
• 送信機・受信機はPoE給電が必要か
• 既存LANと分ける必要があるか
• 将来、部屋数や表示先を増やす予定があるか

小規模でも、映像機器を複数使うなら、AV向けに設計されたスイッチを選んだ方が管理しやすくなります。

複数の会議室・教室

複数の部屋に映像を配信する場合は、単純なポート数だけでなく、上位スイッチとの接続やネットワーク分離も重要になります。

確認したいポイントは次の通りです。

• 各部屋に送信機・受信機が何台あるか
• 部屋ごとに映像を分けるか
• 施設全体で同じ映像を流すか
• 管理用ネットワークを分けるか
• 10Gアップリンクが必要か

このような構成では、M4250シリーズだけでなく、より上位のM4300シリーズやM4350シリーズも選択肢になります。

デジタルサイネージ

デジタルサイネージでは、複数のディスプレイへ同じ映像を流したり、エリアごとに異なる映像を出し分けたりするケースがあります。

この場合は、マルチキャスト通信やVLANの考え方が重要になります。

確認したいポイントは次の通りです。

• 何台のディスプレイに配信するか
• 同じ映像を流すのか、別々の映像を流すのか
• 映像の解像度
• 配信先までの距離
• ネットワークを業務LANと分けるか

サイネージ用途では、あとから表示先が増えることもあるため、最初から少し余裕を持ったポート数やアップリンク速度を見ておくと安心です。

イベント・ホール・映像制作

イベント会場やホール、映像制作の現場では、映像の安定性がより重要になります。

一時的な構成変更や、複数機器の接続、長距離配線などが発生しやすいため、スイッチ側の管理性や拡張性も確認したいポイントです。

確認したいポイントは次の通りです。

• 10G以上の帯域が必要か
• SFP+や光ファイバー接続が必要か
• 複数スイッチを組み合わせるか
• 管理画面から状態確認しやすいか
• AV向けの設定を行いやすいか

この領域では、一般的なオフィス向けスイッチよりも、ProAV向けのスイッチを選ぶメリットが大きくなります。

NETGEAR Storeで確認したいProAV向けスイッチ

AV over IP向けにスイッチを選ぶ場合、NETGEAR Storeでは主にPro AVカテゴリのスイッチを確認すると選びやすくなります。

まずはシリーズごとの位置づけを確認し、そのうえで用途に近い代表モデルを見ていくと、自社の構成に合う候補を絞り込みやすくなります。

用途別に確認したい代表モデル

具体的な製品を確認する場合は、用途に近いモデルから見ていくと選びやすくなります。以下は、AV over IP構成で確認しやすい代表的な候補です。

M4250シリーズ

M4250シリーズは、ProAV向けスイッチとして、小規模から中規模のAV over IP構成で検討しやすいシリーズです。

1Gポート中心のモデル、SFP/SFP+スロットを備えたモデル、PoE+対応モデル、Ultra90 PoE++対応モデルなどがあり、会議室、サイネージ、施設内配信などの用途に合わせて選びやすい構成です。

向いている用途は次の通りです。

• 小規模〜中規模のAV over IP
• 会議室
• サイネージ
• PoE対応AV機器の接続
• 1G中心＋SFP/SFP+アップリンク構成

M4300シリーズ

M4300シリーズは、より大規模な構成や10G接続を含むAVネットワークで検討しやすいシリーズです。

10G RJ-45や10G SFP+を備えたモデルがあり、複数のAVスイッチを束ねる構成や、上位ネットワークとの高速接続が必要な場合に候補になります。

向いている用途は次の通りです。

• 複数会議室の集約
• 10Gを使うAVネットワーク
• 映像配信の中核スイッチ
• 大きめの施設・ホール
• 複数スイッチ構成

M4350シリーズ

M4350シリーズは、より高性能なAVネットワークや、将来的な拡張性を重視する構成で検討したいシリーズです。

高帯域なAV over IP、複数の高速アップリンク、大規模な映像ネットワークなど、より専門性の高い構成で候補になります。

向いている用途は次の通りです。

• 大規模なAV over IP
• 高帯域な映像ネットワーク
• 10G以上のアップリンクを含む構成
• 放送・制作・イベント系のネットワーク
• 将来拡張を見込むAVインフラ

ProAV向けスイッチを選ぶときの考え方

AV over IP向けスイッチを選ぶときは、いきなり型番から選ぶよりも、まず構成を整理するのがおすすめです。

この整理をしてからスイッチを選ぶと、必要以上に大きなモデルを選んでしまうリスクや、逆に性能不足になるリスクを減らしやすくなります。

よくある質問

まとめ｜映像ネットワークではスイッチ選びが安定性を左右する

AV over IPは、映像や音声をネットワークで扱うための便利な仕組みです。

会議室、サイネージ、教育施設、イベント会場などで映像配信を柔軟に構成しやすくなります。

一方で、映像データは通信量が大きく、遅延や途切れが目立ちやすいため、スイッチ選びが非常に重要です。

AV over IP向けにスイッチを選ぶときは、次の点を確認しましょう。

• ポート速度は足りているか
• 10Gアップリンクが必要か
• IGMP Snoopingに対応しているか
• VLANで映像用ネットワークを分ける必要があるか
• PoE給電が必要か
• 将来の増設に対応できるか
• ProAV向けスイッチを選ぶべき構成か

映像配信を安定させるには、映像機器だけでなく、ネットワーク側の設計も重要です。AV over IPを導入する場合は、接続台数、映像の種類、必要な帯域、給電、管理機能を整理したうえで、用途に合ったスイッチを選びましょう。
