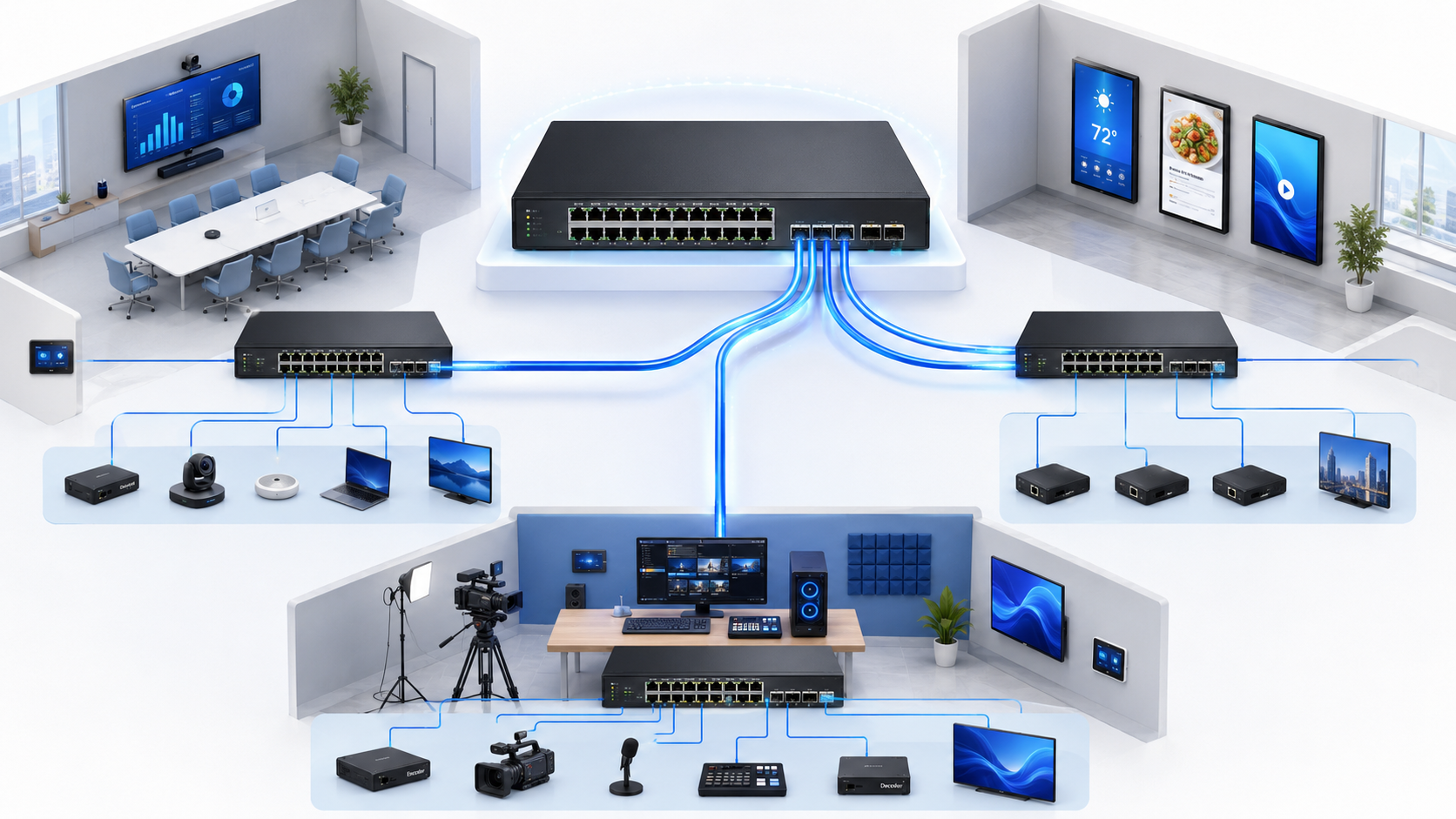

Pro AVで10G・SFP+が必要になるケースとは？

AV over IPのアップリンク設計で確認したいポイント

AV over IPでは、映像・音声・制御信号をネットワーク経由でやり取りします。そのため、一般的な社内LANと比べて、映像ストリームがどこに集まり、どの経路に通信が集中するかを意識してスイッチを選ぶことが重要です。

特に、複数の映像機器を接続する構成や、複数台のスイッチを組み合わせる構成では、端末側のポートだけでなく、スイッチ間をつなぐアップリンクの帯域が重要になります。

小規模な構成では1G中心でも対応できる場合がありますが、構成によっては、10GポートやSFP+ポートを備えたスイッチを選んだ方が安定した運用につながります。

この記事では、Pro AV環境で10G・SFP+が必要になりやすいケースと、スイッチ選びで確認したいポイントを解説します。

Pro AVで重要なのは「どこに通信が集まるか」

Pro AV環境では、接続する機器の数だけでなく、映像や音声の通信がどこを通るかが重要です。

たとえば、1台のスイッチに送信機・受信機・ディスプレイ・制御端末を接続するだけの小規模構成であれば、1G中心のスイッチでも対応できる場合があります。

一方で、複数のスイッチを組み合わせる場合や、複数の映像ソースを上位スイッチ側に集約する場合は、スイッチ間の接続部分に通信が集中します。

スイッチ間のアップリンクが1Gのままだと、端末側の通信に余裕があっても、上位接続部分がボトルネックになる可能性があります。

そのため、Pro AV向けスイッチを選ぶ際は、単に接続機器のポート数だけでなく、通信が集まる場所に十分な帯域を用意できるかを確認することが重要です。

10Gが必要になりやすいケース

10Gが必要かどうかは、「高性能なスイッチが必要か」ではなく、通信が集まる場所に十分な帯域があるかで判断します。

特に、次のようなケースでは10G対応ポートの有無を確認しておくと安心です。

複数の映像ストリームを同時に扱う場合

AV over IPでは、1つの映像信号だけでなく、複数の映像ストリームを同時に扱うことがあります。

たとえば、複数の入力ソースを切り替える会議室、複数の表示先へ映像を配信するサイネージ、複数カメラを扱うイベント・配信環境などです。

個々の機器は1G接続で足りる場合でも、それらの通信がスイッチ間や上位スイッチ側に集まると、1Gアップリンクでは不足する可能性があります。

このような場合は、端末側のポートだけでなく、集約先に10Gアップリンクを用意できるかを確認することが重要です。

複数台のスイッチを接続する場合

Pro AV環境では、1台のスイッチだけで完結せず、会議室ごと、フロアごと、ラックごとにスイッチを分けることがあります。

この場合、下位スイッチに接続されたAV機器の通信が、上位スイッチ側へまとまって流れます。

下位スイッチ側には十分なポート数があっても、上位スイッチとの接続が1Gだけだと、複数の映像ストリームを同時に扱う際にボトルネックになることがあります。

複数台のスイッチを組み合わせる構成では、スイッチ間を10Gで接続できるかを確認しておくと安心です。

機器ラックやフロアをまたいで接続する場合

Pro AVでは、送信機や受信機を設置する場所と、スイッチや制御機器を置く場所が離れていることがあります。

たとえば、機器ラック、操作卓、表示エリア、別フロアの設備室などをネットワークで接続するケースです。

このような構成では、単にポート数を増やすだけでなく、離れた場所同士をどの帯域で接続するかが重要になります。

スイッチ間やラック間を10Gで接続できる構成にしておくと、複数の映像・音声通信をまとめて扱いやすくなります。

将来的に映像ソースや表示先が増える場合

導入時点では小規模でも、後からディスプレイ、送信機、受信機、カメラなどが増えるケースがあります。

特に、会議室の追加、サイネージ設置エリアの拡大、イベント用途への転用などを想定している場合は、最初からアップリンクに余裕を持たせておくと、後から構成を拡張しやすくなります。

すべてのポートを10Gにする必要はありませんが、上位接続用に10Gポートを備えたスイッチを選んでおくことは、将来拡張への備えになります。

SFP+が必要になりやすいケース

SFP+は、主に10G接続で使われるポートです。Pro AV環境では、端末を直接つなぐためというより、スイッチ間接続や離れた場所との接続で確認したいポートです。

なお、SFP+に接続する部材には、DACケーブル、光トランシーバー、RJ45型モジュールなどがあります。ただし、この記事では部材ごとの詳しい違いではなく、Pro AV環境でSFP+を確認すべき場面に絞って解説します。

スイッチ間を10Gで接続したい場合

SFP+ポートは、スイッチ同士を10Gで接続するアップリンク用途で使われることがあります。

複数のAV機器を接続した下位スイッチから、上位スイッチへ通信を集約する場合、SFP+ポートがあると10Gアップリンクを構成しやすくなります。

端末側は1G中心でも、スイッチ間だけ10Gにすることで、通信が集中する部分の余裕を確保できます。

離れた機器室・ラック・フロアを接続したい場合

Pro AV環境では、機器ラックと表示エリア、操作卓、別フロアの機器室などを接続する場合があります。

このような場面では、SFP+ポートを使って光ファイバー接続を構成することで、離れた場所同士を高速に接続しやすくなります。

LANケーブルだけでは配線距離や経路に制約がある場合でも、SFP+を備えたスイッチであれば、構成に合わせた接続方法を検討しやすくなります。

複数のAVスイッチを上位側に集約したい場合

複数のAVスイッチをまとめる場合、上位スイッチやコアスイッチとの接続が重要になります。

下位側のスイッチに多くのAV機器を接続している場合、上位側との接続帯域が不足すると、映像・音声通信の安定性に影響する可能性があります。

このような構成では、SFP+ポートを使った10Gアップリンクにより、上位側との接続に余裕を持たせることができます。

1G構成で足りるケースもある

10GやSFP+は便利ですが、すべてのPro AV環境で必須というわけではありません。

次のような構成では、1G中心のスイッチでも対応できる場合があります。

• 1室だけの小規模な会議室で利用する
• 接続するAV機器の台数が少ない
• 映像ソースや表示先が限られている
• スイッチ1台で構成が完結している
• 複数スイッチ間で映像通信を集約しない
• 将来的な大きな拡張予定がない

このような場合は、10G/SFP+よりも、まずはポート数、PoE対応、マルチキャスト制御、AV向け設定のしやすさを優先して確認するとよいでしょう。

ただし、後から表示先や入力ソースを増やす可能性がある場合は、アップリンク用の10Gポートを備えたモデルも検討候補になります。

用途別の判断目安

用途ごとの詳しい構成例は別記事で扱っているため、ここでは10G・SFP+を検討する目安に絞って整理します。

1GポートのAV機器が中心でも、複数台の機器からの通信が1本のアップリンクに集まる場合は、10G/SFP+の有無を確認しておくと安心です。

スイッチ選びで確認したいポイント

Pro AV向けに10G・SFP+対応スイッチを選ぶ際は、単に「10Gポートがあるか」だけでなく、ネットワーク全体の構成に合わせて確認することが大切です。

10Gポートを何に使うか

まず確認したいのは、10Gポートをどこに使うかです。

たとえば、以下のような用途が考えられます。

• 上位スイッチとの接続
• 下位スイッチとの接続
• 機器ラック間の接続
• 別フロアとの接続
• 将来拡張用の予備ポート

10Gポートの数だけを見るのではなく、どの接続経路に10Gが必要かを整理すると、スイッチを選びやすくなります。

SFP+ポートの有無

スイッチ間接続や離れた場所との接続を考える場合は、SFP+ポートの有無も確認したいポイントです。

SFP+ポートがあれば、構成に応じて10Gアップリンクを組みやすくなります。

特に、機器ラック間、フロア間、上位スイッチとの接続など、端末接続ではなくネットワーク同士をつなぐ部分では、SFP+ポートが役立つ場面があります。

PoE対応との組み合わせ

Pro AV機器の中には、PoEまたはPoE++で電源供給できるものがあります。

そのため、10G/SFP+だけでなく、PoE対応ポートの有無や給電容量もあわせて確認することが重要です。

たとえば、カメラ、エンコーダー、タッチパネル、制御機器などを接続する場合は、PoE対応モデルを選ぶことで、電源配線を簡素化できる可能性があります。

ただし、PoEの詳細な選び方は別記事で扱っているため、この記事では10G/SFP+とPoE対応をあわせて確認するという観点に留めます。

AV向け設定のしやすさ

AV over IPでは、マルチキャスト通信やIGMP Snoopingなど、映像配信に関わるネットワーク制御が重要になります。

一般的なスイッチでも設定できる場合はありますが、Pro AV向けスイッチでは、AV用途を想定した設定画面やプロファイルが用意されているモデルもあります。

特に、ネットワーク専任者だけでなく、AV設備担当者が運用する場合は、設定のしやすさも大切な選定ポイントです。

M4250/M4350シリーズで確認したいこと

NETGEARのPro AV向けスイッチには、AV over IP環境で使いやすいシリーズが用意されています。

小〜中規模のAV over IP構成では、M4250シリーズが候補になります。会議室、サイネージ、配信設備などでAV機器を接続しやすく、Pro AV用途に適した設定を行いやすいシリーズです。

一方で、複数台のスイッチを束ねる構成や、上位側に通信が集まる構成では、M4350シリーズも検討候補になります。

今回の記事で見てきたように、10G/SFP+は端末側の接続だけでなく、スイッチ間・上位接続・機器ラック間のアップリンクで重要になります。

構成規模や将来拡張を踏まえて、必要なポート数、PoE対応、10G/SFP+の有無を確認しながら、用途に合ったシリーズを選びましょう。

10G/SFP+対応Pro AVスイッチの確認先

10G/SFP+対応のPro AV向けスイッチを選ぶ際は、まず用途と構成規模を整理し、必要な条件に合うシリーズやモデルを確認すると選びやすくなります。

よくある質問

まとめ｜Pro AVの10G/SFP+はアップリンクから考える

Pro AV環境では、すべての機器に10Gが必要になるわけではありません。小規模な会議室や、スイッチ1台で完結する構成であれば、1G中心でも対応できる場合があります。

一方で、複数の映像ストリームを扱う場合、複数台のスイッチを接続する場合、機器ラックやフロアをまたいで接続する場合は、10GやSFP+の有無が重要になります。

特に確認したいのは、端末側ではなく、通信が集まるアップリンク部分です。

AV機器そのものは1G接続でも、複数の映像・音声通信がスイッチ間や上位スイッチ側に集約される場合は、10G/SFP+を備えたスイッチを選ぶことで、安定したAV over IP環境を構成しやすくなります。

Pro AV向けスイッチを選ぶ際は、ポート数、PoE対応、10G/SFP+、マルチキャスト制御、将来拡張性をあわせて確認し、用途や規模に合ったモデルを選びましょう。
